發動機作為汽車的動力源泉，就像人的心髒一樣。不過不同人的心髒大小和構造差別不大，但是不同汽車的發動機的內部結構就有著千差萬別，那不同的發動機的構造都有哪些不同?下麵我們一起了解一下。
● 汽車動力的來源
汽車的動力源泉就是發動機，而發動機的動力則來源於氣缸內部。發動機氣缸就是一個把燃料的內能轉化為動能的場所，可以簡單理解為，燃料在汽缸內燃燒，產 生巨大壓力推動活塞上下運動，通過連杆把力傳給曲軸，最終轉化為旋轉運動，再通過變速器和傳動軸，把動力傳遞到驅動車輪上，從而推動汽車前進。
● 氣缸數不能過多
一般的汽車都是以四缸和六缸發動機居多，既然發動機的動力主要是來源於氣缸，那是不是氣缸越多就越好呢?其實不然，隨著汽缸數的增加，發動機的零部件也 相應的增加，發動機的結構會更為複雜，這也降低發動機的可靠性，另外也會提高發動機製造成本和後期的維護費用。所以，汽車發動機的汽缸數都是根據發動機的 用途和性能要求進行綜合權衡後做出的選擇。像V12型發動機、W12型發動機和W16型發動機隻運用於少數的高性能汽車上。
● V型發動機結構
其實V型發動機，簡單理解就是將相鄰氣缸以一定的角度組合在一起，從側麵看像V字型，就是V型發動機。V型發動機相對於直列發動機而言，它的高度和長度 有所減少，這樣可以使得發動機蓋更低一些，滿足空氣動力學的要求。而V型發動機的氣缸是成一個角度對向布置的，可以抵消一部分的震動，但是不好的是必須要 使用兩個氣缸蓋，結構相對複雜。雖然發動機的高度減低了，但是它的寬度也相應增加，這樣對於固定空間的發動機艙，安裝其他裝置就不容易了。
● W型發動機結構
將V型發動機兩側的氣缸再進行小角度的錯開，就是W型發動機了。W型發動機相對於V型發動機，優點是曲軸可更短一些，重量也可輕化些，但是寬度也相應增 大，發動機艙也會被塞得更滿。缺點是W型發動機結構上被分割成兩個部分，結構更為複雜，在運作時會產生很大的震動，所以隻有在少數的車上應用。

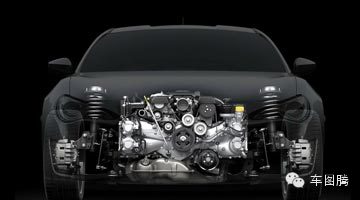

● 水平對置發動機結構
水平對置發動機的相鄰氣缸相互對立布置(活塞的底部向外側)，兩氣缸的夾角為180°，不過它與180°V型發動機還是有本質的區別的。水平對置發動機 與直列發動機類似，是不共用曲柄銷的(也就是說一個活塞隻連一個曲柄銷)，而且對向活塞的運動方向是相反的，但是180°V型發動機則剛好相反。水平對置 發動機的優點是可以很好的抵消振動，使發動機運轉更為平穩;重心低，車頭可以設計得更低，滿足空氣動力學的要求;動力輸出軸方向與傳動軸方向一致，動力傳 遞效率較高。缺點：結構複雜，維修不方便;生產工藝要求苛刻，生產成本高，在知名品牌的轎車中隻有保時捷和斯巴魯還在堅持使用水平對置發動機。
● 發動機為什麽能源源不斷提供動力
發動機之所以能源源不斷的提供動力，得益於氣缸內的進氣、壓縮、做功、排氣這四個行程的有條不紊地循環運作。
進氣行程，活塞從氣缸內上止點移動至下止點時，進氣門打開，排氣門關閉，新鮮的空氣和汽油混合氣被吸入氣缸內。
壓縮行程，進排氣門關閉，活塞從下止點移動至上止點，將混合氣體壓縮至氣缸頂部，以提高混合氣的溫度，為做功行程做準備。
做功行程，火花塞將壓縮的氣體點燃，混合氣體在氣缸內發生“爆炸”產生巨大壓力，將活塞從上止點推至下止點，通過連杆推動曲軸旋轉。
排氣行程，活塞從下止點移至上止點，此時進氣門關閉，排氣門打開，將燃燒後的廢氣通過排氣歧管排出氣缸外。
● 發動機動力源於爆炸
發動機能產生動力其實是源於氣缸內的“爆炸力”。在密封氣缸燃燒室內，火花塞將一定比例汽油和空氣的混合氣體在合適的時刻裏瞬間點燃，就會產生一個巨大 的爆炸力，而燃燒室是頂部是固定的，巨大的壓力迫使活塞向下運動，通過連杆推動曲軸，在通過一係列機構把動力傳到驅動輪上，最終推動汽車。
● 火花塞是“引爆”高手
要想氣缸內的“爆炸”威力更大，適時的點火就非常重要了，而氣缸內的火花塞就是扮演“引爆”的角色。其實火花塞點火的原理有點類似雷電，火花塞頭部有中 心電極和側電極(相於兩朵帶相反極性離子的雲)，兩個電極之間有個很小的間隙(稱為點火間隙)，當通電時能產生高達1萬多伏的電火花，可以瞬間“引爆”氣 缸內的混合氣體。
● 進氣門要比排氣門大
要想氣缸內不斷的發生“爆炸”，必須不斷的輸入新的燃料和及時排出廢氣，進、排氣門在這過程中就扮演了重要角色。進、排氣門是由凸輪控製的，適時的執行 “開門”和“關門”這兩個動作。為什麽看到的進氣門都會比排氣門大一些呢?因為一般進氣是靠真空吸進去的，排氣是擠壓將廢氣推出，所以排氣相對比進氣容 易。為了獲得更多的新鮮空氣參與燃燒，因而進氣門需要弄大點以獲得更多的進氣。
● 氣門數不宜過多
如果發動機有多個氣門的話，高轉速時進氣量大、排氣幹淨，發動機的性能也比較好(類似一個電影院，門口多的話，進進出出就方便多了)。但是多氣門設計較 複雜，尤其是氣門的驅動方式、燃燒室構造和火花塞位置都需要進行精密的布置，這樣生產工藝要求高，製造成本自然也高，後期的維修也困難。所以氣門數不宜過 多，常見的發動機每個氣缸有4個氣門(2進2出)。
前麵已經了解過發動機的基本構造和動力來源。其實發動機的實際運轉速度並不是一成不變的，而是像人跑步一樣，時而急促，時而平緩，那麽調節好自己的呼吸節奏尤其重要，下麵我們就來了解一下發動機是怎樣“呼吸”的。
● 凸輪軸的作用
簡單來說，凸輪軸是一根有多個圓盤形凸輪的金屬杆。這根金屬杆在發動機工作中起到什麽作用?它主要負責進、排氣門的開啟和關閉。凸輪軸在曲軸的帶動下不斷旋轉，凸輪便不斷地下壓氣門(搖臂或頂杆)，從而實現控製進氣門和排氣門開啟和關閉的功能。
● OHV、OHC、SOHC、DOHC代表什麽意思?
在發動機外殼上經常會看到SOHC、DOHC這些字母，這些字母到底表示的是什麽意思?OHV是指頂置氣門底置凸輪軸，就是凸輪軸布置在氣缸底部，氣門布置氣缸頂部。OHC是指頂置凸輪軸，也就是凸輪軸布置在氣缸的頂部。
如果氣缸頂部隻有一根凸輪軸同時負責進、排氣門的開、關，稱為單頂置凸輪軸(SOHC)。氣缸頂部如果有兩根凸輪軸分別負責進、排氣門的開關，則稱為雙頂置凸輪軸(DOHC)。
底置凸輪軸的凸輪與氣門搖臂間需要采用一根金屬連杆連接，凸輪頂起連杆從而推動搖臂來實現氣門的開合。但過高的轉速容易導致頂杆折斷，因此這種設計多應 用於大排量、低轉速、追求大扭矩輸出的發動機。而凸輪軸頂置可省略頂杆簡化了凸輪軸到氣門的傳動機構，更適合發動機高速時的動力表現，頂置凸輪軸應用比較 廣泛。
● 配氣機構的作用
配氣機構主要包括正時齒輪係、凸輪軸、氣門傳動組件(氣門、推杆、搖臂等)，主要的作用是根據發動機的工作情況，適時的開啟和關閉各氣缸的進、排氣門，以使得新鮮混合氣體及時充滿氣缸，廢氣得以及時排出氣缸外。
● 什麽是氣門正時?為什麽需要正時?
所謂氣門正時，可以簡單理解為氣門開啟和關閉的時刻。理論上在進氣行程中，活塞由上止點移至下止點時，進氣門打開、排氣門關閉;在排氣行程中，活塞由下止點移至上止點時，進氣門關閉、排氣門打開。
那為什麽要正時呢?其實在實際的發動機工作中，為了增大氣缸內的進氣量，進氣門需要提前開啟、延遲關閉;同樣地，為了使氣缸內的廢氣排的更幹淨，排氣門也需要提前開啟、延遲關閉，這樣才能保證發動機有效的運作。
● 可變氣門正時、可變氣門升程又是什麽?
發動機在高轉速時，每個氣缸在一個工作循環內，吸氣和排氣的時間是非常短的，要想達到高的充氣效率，就必須延長氣缸的吸氣和排氣時間，也就是要求增大氣 門的重疊角;而發動機在低轉速時，過大的氣門重疊角則容易使得廢氣倒灌，吸氣量反而會下降，從而導致發動機怠速不穩，低速扭矩偏低。
固定的氣門正時很難同時滿足發動機高轉速和低轉速兩種工況的需求，所以可變氣門正時應運而生。可變氣門正時可以根據發動機轉速和工況的不同而進行調節，使得發動機在高低速下都能獲得理想的進、排氣效率。
影響發動機動力的實質其實與單位時間內進入到氣缸內的氧氣量有關，而可變氣門正時係統隻能改變氣門的開啟和關閉的時間，卻不能改變單位時間內的進氣量， 變氣門升程就能滿足這個需求。如果把發動機的氣門看作是房子的一扇“門”的話，氣門正時可以理解為“門”打開的時間，氣門升程則相當於“門”打開的大小。
● 豐田VVT-i可變氣門正時係統
豐田的可變氣門正時係統已廣泛應用，主要的原理是在凸輪軸上加裝一套液力機構，通過ECU的控製，在一定角度範圍內對氣門的開啟、關閉的時間進行調節，或提前、或延遲、或保持不變。
凸輪軸的正時齒輪的外轉子與正時鏈條(皮帶)相連，內轉子與凸輪軸相連。外轉子可以通過液壓油間接帶動內轉子，從而實現一定範圍內的角度提前或延遲。
● 本田i-VTEC可變氣門升程係統
本田的i-VTEC可變氣門升程係統的結構和工作原理並不複雜，可以看做在原來的基礎上加了第三根搖臂和第三個凸輪軸。它是怎樣實現改變氣門升程的呢?可以簡單的理解為，通過三根搖臂的分離與結合一體，來實現高低角度凸輪軸的切換，從而改變氣門的升程。
當發動機處於低負荷時，三根搖臂處於分離狀態，低角度凸輪兩邊的搖臂來控製氣門的開閉，氣門升程量小;當發動機處於高負荷時，三根搖臂結合為一體，由高角度凸輪驅動中間搖臂，氣門升程量大。
● 寶馬Valvetronic可變氣門升程係統
寶馬的Valvetronic可變氣門升程係統，主要是通過在其配氣機構上增加偏心軸、伺服電機和中間推杆等部件來改變氣門升程。當電動機工作時，蝸輪 蝸杆機構會驅動偏心軸發生旋轉，再通過中間推杆和搖臂推動氣門。偏心輪旋轉的角度不同，凸輪軸通過中間推杆和搖臂推動氣門產生的升程也不同，從而實現對氣 門升程的控製。
● 奧迪AVS可變氣門升程係統
奧迪的AVS可變氣門升程係統，主要通過切換凸輪軸上兩組高度不同的凸輪來實現改變氣門的升程，其原理與本田的i-VTEC非常相似，隻是AVS係統是通過安裝在凸輪軸上的螺旋溝槽套筒，來實現凸輪軸的左右移動，進而切換凸輪軸上的高低凸輪。
發動機處於高負荷時，電磁驅動器使凸輪軸向右移動，切換到高角度凸輪，從而增大氣門的升程;當發動機處於低負荷時，電磁驅動器使凸輪軸向左移動，切換到低角度凸輪，以減少氣門的升程。
隨著對能源和環保的要求日趨嚴格，發動機也要不斷升級進化，才能滿足人們的需求。如時下的“缸內直噴”、“分層燃燒”、“可變排量”等名詞相信大家並不陌生，到底它們的工作原理是怎樣的?下麵我們一起來了解一下吧。
● 活塞、曲軸是最“累”的?
發動一運轉，活塞的“頭上”就要頂著高溫高壓，不停地做高速上下運動，工作環境非常嚴苛。可以說活塞是發動機“心髒”，因此活塞的材質製作精度都有著很高的要求。
而被活塞踩在“腳下”的曲軸也不好受，要不停地做高速旋轉運動。曲軸每分鍾要旋轉數千次，肩負著帶動機油泵、發電機、空調壓縮機、凸輪軸等機構的艱巨任務，是發動機動力的中轉軸，因此它也比較“壯”。
● 直線運動如何變旋轉運動?
我們都知道，氣缸內活塞做的是上下的直線運動，但要輸出驅動車輪前進的旋轉力，是怎樣把直線運動轉化為旋轉運動的呢?其實這個與曲軸的結構有很大關係。曲軸的連杆軸與主軸是不在同一直線上的，而是對立布置的。
這個運動原理其實跟我們踩自行車非常相似，我們兩個腳相當於相鄰的兩個活塞，腳踏板相當於連杆軸，而中間的大飛輪就是曲軸的主軸。我們左腳向下用力蹬時 (活塞做功或吸氣向下做運動)，右腳會被提上來(另一活塞壓縮或排氣做向上運動)。這樣周而複始，就有直線運動轉化為旋轉運動了。
● 發動機飛輪為什麽這麽大?
都知道活塞的四個行程中，隻有一次是做功的，進氣、壓縮、排氣三個行程都需要一定的力量支持才能順利進行，而飛輪在這個過程中就幫了很大的忙。
飛輪之所以做得比較大，主要是為了存儲發動機的運動能量，這樣才能保證曲軸平穩的運轉。其實這個原理跟我們小時候的陀螺玩具差不多，我們用力旋轉後，它能保持相當長時間的轉動。
● 發動機的排量、壓縮比
活塞從上止點移動到下止點所通過的空間容積稱為氣缸排量;發動機所有氣缸排量之和稱為發動機排量，通常用升(L)來表示。如我們平時看到的汽車排 量，1.6L、2.0L、2.4L等等。其實氣缸的容積是個圓柱體，不太可能正好是整升數的，如1998mL、2397mL等數字，可以近似標示為 2.0L、2.4L。
壓縮比，即發動機混合氣體被壓縮的程度，氣缸總容積與壓縮後的氣缸容積(即燃燒室容積)之比來表示。為什麽要對氣缸的混合氣體壓縮呢?這樣可以讓混合氣體更容易、更快速的完全燃燒，從而提高發動機的性能和效率。
● 什麽是可變排量?如何改變排量的?
通常為了獲得大的動力，需要把發動機的排量增大，如8缸、12缸發動機動力就非常強勁。但付出的代價就是油耗增加。尤其是在怠速等工況不需要大動力輸出時，燃油就白白浪費掉了，而可變排量就可以很好地解決矛盾。
可變排量，顧名思義就是發動機的排量並不是固定的(也就是說參加工作的氣缸數量是發生變化的)，而是可以根據工況需要而發生改變。那發動機怎麽來實現排 量的改變的?簡單的說，就是通過控製進氣門和油路來開啟或關閉某個氣缸的工作。比如一台6缸可變排量發動機，可以根據實際工況需要，實現3缸、4缸、6缸 三種工作模式，以降低油耗，提高燃油的經濟性。
如大眾TSI EA211發動機采用了可變排量(氣缸關閉)技術，主要是通過電磁控製器和安裝在凸輪軸上的螺旋溝槽套筒來實現氣門的關閉與開啟。
● 什麽是缸內直噴?有什麽優勢?
我們知道，傳統的發動機是在進氣歧管中噴油再與空氣形成混合氣體，最後才進入到氣缸內的。在此過程中，因為噴油嘴裏燃燒室還有一定距離，微小的油粒會吸附在管道壁上，而且汽油與空氣的混合受進氣氣流和氣門關閉影響較大。
而缸內直噴是直接將燃油噴射在缸內，在氣缸內直接與空氣混合。ECU可以根據吸入的空氣量精確地控製燃油和噴射量和噴射時間，高壓的燃油噴射係統可以是使油氣的霧化和混合效率更加優異，使符合理論空燃比的混合氣體燃燒更加充分，從而降低油耗，提高發動機的動力性能。
這套由柴油發動機衍生而來的科技目前已經大量使用在包含大眾(含奧迪)、寶馬、梅賽德斯-奔馳、通用等車係上。
● 什麽是均質燃燒?分層燃燒?
所謂“均質燃燒”可以理解為普通的燃燒方式，即燃料和空氣混合形成一定濃度的可燃混合氣，整個燃燒室內混合氣的空燃比是相同的，經火花塞點燃燃燒。由於混合氣形成時間較長，燃料和空氣可以得到充分的混合，燃燒更均勻，從而獲得較大的輸出功率。
而分層燃燒，整個燃燒室內的混合氣的空燃比是不同的，火花塞附近的混合氣濃度要比其他地方的要高，這樣在火花塞周圍的混合氣他可以迅速燃燒，從而帶動較 遠處較稀的混合氣體的燃燒，這種燃燒方式稱為“分層燃燒”。均質燃燒的目的是在高速行駛、加速時獲得大功率;分層燃燒是為了在低轉速、低負荷時節省燃油。
● 如何是實現分層燃燒?
如TSI發動機是怎樣實現分層燃燒的?首先，發動機在進氣行程活塞移至下止點時，ECU控製噴油嘴進行一次小量的噴油，使氣缸內形成稀薄混合氣。
在活塞壓縮行程末端時再進行第二次噴油，這樣在火花塞附近形成混合氣相對濃度較高的區域(利用活塞頂的特殊結構)，然後利用這部分較濃的混合氣引燃汽缸內的稀薄混合氣，從而實現氣缸內的稀薄燃燒，這樣可以用更少的燃油達到同樣的燃燒效果，進一步降低發動機的油耗。
在平時開車的時候相信大家都有體會，感覺帶“T ”的發動機很給力，動力很強勁。渦輪增壓發動機為什麽動力強勁?是怎樣增壓的?下麵我們就來了解一下發動機增壓器的工作原理。
● 節氣門的作用
在發動機進氣係統中主要有兩大部件，一是空氣濾清器，主要負責過濾空氣中的雜質;二是進氣管道，主要將空氣引入到氣缸中。而在進氣管中有個很重要的部件，就是節氣門。
節氣門主要的作用就是控製進入氣缸的混合氣量大小。那它是怎麽控製進氣量的呢?我們開車時踩油門踏板的深淺，其實就是控製節氣門開度的大小。油門踏板踩得越深，節氣門開度就越大，混合氣進入量就越大，發動機的轉速就會上升。
傳統拉線油門是通過鋼絲一端與油門踏板相連另一端與節氣門相連，它的傳輸比例是1：1，這種方式控製精度不理想。而現在的電子節氣門(電子油門)，是通 過位置傳感器，將踩踏油門踏板動作的力量、幅度等數據傳輸到控製單元進行分析，然後總結出駕駛者踩油門的意圖，再由ECU計算實際節汽門開合度並發出指令 控製節汽門電機工作，從而實現對節氣門的精準控製。
● 進氣歧管長度可變?
我們平時看到發動機的進氣歧管的長度好像都是固定的，它的長度還可以改變?其實在進氣歧管內安裝控製閥，通過它的打開和關閉，可以將進氣歧管分為兩段， 從而改變它的有效長度。那改變進氣歧管的長度有什麽作用呢?主要是為了提高發動機在不同轉速時的進氣效率，從而提升發動機在各個轉速下的動力性能。
當發動機低速運轉時，黑色控製閥關閉，氣流被迫從長歧管流入氣缸，可以增加進氣的氣流速度和壓強，使汽油和空氣更好的混合，燃燒更充分(這個有點像把水 流不急的水管捏扁後，水流速度會變急的原理一樣)。當發動機轉速升高時，控製閥門打開，氣流繞開下端管道直接進入氣缸，這時能更快吸入更多的空氣，增大發 動機高轉速的進氣量。
● 排氣歧管為什麽“長”得奇形怪狀的?
汽車的排氣係統主要包括排氣歧管、三元催化轉化器、消聲器和排氣管道等。主要的作用就是將氣缸內燃燒的廢氣排出到大氣中。
為什麽我們看到的排氣管大多都形狀怪異的?這種設計主要是為了最大限度地避免各缸排出的廢氣發生相互幹涉或廢氣回流的現象，而影響發動機的動力性能。
雖然排氣管設計的奇形怪狀，但為了防止出現紊流，還是遵循一定的原則的，如各缸排氣歧管盡可能獨立、長度盡可能相等;排氣歧管盡可能長等。
● 渦輪增壓是怎樣增壓的?
渦輪增壓大家並不陌生，平時在車的尾部都可以看到諸如1.4T、2.0T等字樣，這說明了這輛車的發動機是帶渦輪增壓的。渦輪增壓 (Turbocharger)簡稱Turbo或T。渦輪增壓是利用發動機的廢氣帶動渦輪來壓縮進氣，從而提高發動機的功率和扭矩，使車更有勁。
渦輪增壓器主要由渦輪機和壓縮機兩部分組成，之間通過一根傳動軸連接。渦輪的進氣口與發動機排氣歧管相連，排氣口與排氣管相連;壓縮機的進氣口與進氣管 相連，排氣口則接在進氣歧管上。到底是怎樣實現增壓的呢?主要是通過發動機排出的廢氣衝擊渦輪高速運轉，從而帶動同軸的壓縮機高速轉動，強製地將增壓後的 空氣壓送到氣缸中。
渦輪增壓主要是利用發動機廢氣的能量帶動壓縮機來實現對進氣的增壓，整個過程中基本不會消耗發動機的動力，擁有良好的加速持續性，但是在低速時渦輪不能及時介入，帶有一定的滯後性。
(渦輪增壓工作原理 )
● 機械增壓又是怎樣的?
相對於渦輪增壓，機械增壓(Supercharger)的原理則有所不同。機械增壓主要是通過曲軸的動力帶動一個機械式的空氣壓縮機旋轉來壓縮空氣的。與渦輪增壓不同的是，機械增壓工作過程中會對發動機輸出的動力造成一定程度的損耗。
由於機械增壓器是直接由曲軸帶動的，發動機運轉時，增壓器也就開始工作了。所以在低轉速時，發動機的扭矩輸出表現也十分出色，而且空氣壓縮量是按照發動 機轉速線性上升的，沒有渦輪增壓發動機介入那一刻的唐突，也沒有渦輪增壓發動機的低速遲滯。但是在發動機高速運轉時，機械增壓器對發動機動力的損耗也是很 大的，動力提升不太明顯。
(機械增壓工作原理)
● 雙增壓發動機是怎樣工作的?
雙增壓發動機，顧名思義就是指一台發動機上裝有兩個增壓器。如一台發動機上采用兩個渦輪增壓器，則稱為雙渦輪增壓發動機。如寶馬3.0L直列六缸發動機，采用的就是兩個渦輪增壓器。
針對廢氣渦輪增壓的渦輪遲滯現象，排氣管上並聯兩隻同樣的渦輪(每三個缸一組連接一個渦輪增壓器)，在發動機低轉速的時候，較少的排氣即可驅動渦輪高速旋轉以產生足夠的進氣壓力，減小渦輪遲滯效應。
(寶馬BMW M5 F10 雙渦輪增壓發動機)
前麵了解到，渦輪增壓器在低轉速時有遲滯現象，但高速時增壓值大，發動機動力提升明顯，而且基本不消耗發動機的動力;而機械增壓器，是發動機運轉直接驅動渦輪，沒有渦輪增壓的遲滯，但是是損耗部分動力、增壓值較低。那把它們結合一起就豈不是可以優勢互補了?
雙增壓發動機示意圖(渦輪增壓器+機械增壓器)
如大眾高爾夫GT上裝備的1.4升TSI發動機，設計師就把渦輪增壓器和機械增壓器結合到了一起。將機械增壓器安裝到發動機進氣係統上，渦輪增壓器安裝在排氣係統上，從而保證發動機在低速、中速和高速時都能有較好的增壓效果。
在我們日常養車中，定期更換機油機濾、檢查水箱水是必不可少的項目，這對發動機的工作性能有著重要的影響。機油、水箱水分別是發動機潤滑係和冷卻係的重要載體，那它們是怎樣對發動機進行潤滑和冷卻的呢?下麵我們一起來了解一下吧。
● 發動機如何潤滑?
發動機內部有許多相互摩擦運動的零件，如曲軸主軸頸與主軸承、凸輪軸頸與凸輪軸承、活塞、活塞環與氣缸壁麵等等，這些部件運動速度快，工作環境惡劣，它 們之間需要有適當的潤滑，才能降低磨損，延長發動機的壽命。機油作為發動機的“血液”，對發動機油具有潤滑、冷卻、清洗、密封和防鏽等作用，定期地更換機 油對發動機有著重要的作用。
機油主要存儲在油底殼中，當發動機運轉後帶動機油泵，利用泵的壓力將機油壓送至發動機各個部位。潤滑後的機油會沿著缸壁等途徑回到油底殼中，重複循環使用。
反複重複潤滑的機油中，會帶有磨損的金屬末或灰塵等雜質，如不清理反而加速零件間的磨損。所以在機油油道上必須安裝機油濾清器進行過濾。但時間過長，機油一樣會變髒，因此在車輛行駛一定裏程後必須更換機油機濾。
● 發動機是如何冷卻的?
發動機除了要有潤滑係統減少零件間的摩擦外，還必須要有個冷卻係統，適時將受熱零件的部分熱量及時散發出去，以保證發動機在最適宜的溫度狀態下工作。發 動機冷卻有水冷和風冷兩種方式，現在一般車用發動機都采用水冷式。發動機水冷式冷卻係統主要由水泵、散熱器、冷卻風扇、補償水箱、節溫器、發動機機體、氣 缸蓋水套等部分組成。
那是怎麽進行冷卻的呢?主要通過水泵使環繞在氣缸水套中的冷卻液加快流動，通過行駛中的自然風和電動風扇，使冷卻液在散熱器中進行冷卻，冷卻後的冷卻液再次引入到水套中，周而複始，實現對發動機的冷卻。
其實冷卻係除了對發動機有冷卻作用外，還有“保溫”的作用，因為“過冷”或“過熱”，都會影響發動機的正常工作。這個過程主要是通過節溫器實現發動機冷 卻係“大小循環”的切換。什麽是冷卻係統的大小循環?可以簡單理解為，小循環的冷卻液是不通過散熱器的，而大循環的冷卻液是通過散熱器的。
● 柴油機和汽油機的區別
柴油機和汽油機是汽車上最常見的兩種動力裝置，因為燃料的不同，柴油機和汽油機工作方式也是有所不同的。主要表現在以下幾個方麵，首先噴射方式不一樣，一般的汽油機(直噴發動機除外)是將汽油與燃料混合後進入氣缸，而柴油機是直接將柴油噴入已充滿壓縮空氣的氣缸。
其次，點火方式不同。汽油機需要火花塞將混合氣點燃，而柴油機是壓縮自燃點火。最後，壓縮比不同，柴油機的壓縮比一般都比汽油機的要大，因此它的膨脹比和熱效率比較高，油耗比汽油機要低。
● 轉子發動機是怎樣工作的?
轉子發動機也稱三角活塞旋轉式發動機，與我們常見的往複式發動機不同的是，它是一種通過三角活塞在氣缸內做旋轉運動的內燃機。
轉子發動機的活塞是一個扁平三角形，氣缸是一個扁盒子，活塞偏心地安裝在空腔內。汽油燃燒產生的膨脹力作用在轉子的側麵上，從而將三角形轉子的三個麵之一推向偏心軸的中心，在向心力和切向力的作用下，活塞在氣缸內做行星旋轉運動。
在這過程中，工作室的容積隨著活塞轉動發生周期性的變化，從而完成進氣、壓縮、做功、排氣這四個行程。活塞每旋轉一次就做功一次，與一般的四衝程發動機每轉兩圈才做一次功，具有高馬力容積等優點。
● 混合動力汽車是怎樣的?
現在的混合動力汽車一般為油電混合，就是利用燃油發動機和電動機共同為汽車提供動力。混合動力車上的裝置可以在車輛減速、製動、下坡時回收能量，並通過電動機為汽車提供動力，因此它的油耗比較低，但汽車價格相對較高。
根據電動機所起作用的大小，可以分為強混合動力和輕混合動力兩種。強混合動力車主要采用大功率電動機，盡量縮小發動機的排量。在起步或低速時，可以單純依靠電力行駛，如在車輛重載、加速等情況下，發動機才會介入工作。
輕混合動力車的主要驅動力是燃油發動機，而電動機隻是作為輔助作用，不能單獨驅動汽車。但能在車輛減速、製動時進行能量回收，實現混合動力的最大效率。
前麵了解到發動機的工作原理，都知道發動機的轉速是非常高的，如將動力直接作用於車輪來驅動汽車的話是很不現實的。為了滿足汽車起步、爬坡、高速行駛等駕駛的需要，變速器應運而生。本期文章將為大家解析一下汽車變速器的結構及工作原理。
● 為什麽變速器是必要的?
汽車作為一種交通工具，必然會有起步、上坡、高速行駛等駕駛需要。而這期間驅動汽車所需的扭力都是不同的，光靠發動機是無法應付的。
因為發動機直接輸出的轉矩變化範圍是比較小的，而汽車起步、上坡卻需要大的轉矩，高速行駛時，隻需要較小的轉矩，如直接把發動機的動力來驅動汽車的話，就很難實現汽車的起步、上坡或高速行駛。另外，汽車需要倒車，也必須要用到變速器來實現。
● 變速器為什麽能變速?
變速箱為什麽可以調整發動機輸出的轉矩和轉速呢?其實這裏蘊含了齒輪和杠杆的原理。變速箱內有多個不同的齒輪，通過不同大小的齒輪組合一起，就能實現對發動機轉矩和轉速的調整。用低轉矩可以換來高轉速，用低轉速則可以換來高轉矩。
變速器的作用主要表現在三方麵：第一，改變傳動比，擴大驅動輪的轉矩和轉速的變化範圍;第二，在發動機轉向不變的情況下，實現汽車倒退行駛;第三，利用空檔，可以中斷發動機動力傳遞，使得發動機可以起動、怠速。
● 變速器有哪些種類?
汽車變速器按照操控方式可分為手動變速器和自動變速器。常見的自動變速器主要有三種，分別是液力自動變速器(AT)、機械無級自動變速器(CVT)、雙離合器變速器(DSG)。
● 手動變速器的結構
手動變速器(Manual Transmission，簡稱MT)，就是必須通過用手撥動變速器杆，才能改變傳動比的變速器。手動變速器主要由殼體、傳動組件(輸入輸出軸、齒輪、同步器等)、操縱組件(換擋拉杆、撥叉等)。
● 手動變速器工作原理
手動變速器的工作原理，就是通過撥動變速杆，切換中間軸上的主動齒輪，通過大小不同的齒輪組合與動力輸出軸結合，從而改變驅動輪的轉矩和轉速。下麵先看一下簡化的手動變速器(2檔)的構造圖。
發動機的動力輸入軸是通過一根中間軸，間接與動力輸出軸連接的。如上圖所示，中間軸的兩個齒輪(紅色)與動力輸出軸上的兩個齒輪(藍色)是隨著發動機輸 出一起轉動的。但是如果沒有同步器(紫色)的接合，兩個齒輪(藍色)隻能在動力輸出軸上空轉(即不會帶動輸出軸轉動)。圖中同步器位於中間狀態，相當於變 速器掛了空檔。
當變速杆向左移動，使同步器向右移動與齒輪(如上圖所示)接合，發動機動力通過中間軸的齒輪，將動力傳遞給動力輸出軸。
一般的手動變速器都有好幾個檔位(如上圖的5檔手動變速器)，可以理解為在原來的基礎上添加了幾組齒輪，其實原理都是一樣的。如當掛上1擋時，實際上是 將(1、2擋同步器)向左移動使同步器與1擋從動齒輪(圖中①)接合，將動力傳遞到輸出軸。細心的朋友會發現，R檔(倒車檔)的主動齒輪和從動齒輪中夾了 一個中間齒輪，就是通過這個齒輪實現汽車的倒退行駛。
(5檔手動變速器工作過程)
● 同步器起什麽作用?
變速器在進行換檔操作時，尤其是從高檔向低檔的換檔很容易產生輪齒或花鍵齒間的衝擊。為了避免齒間衝擊，在換檔裝置中都設置同步器。
同步器有常壓式和慣性式兩種，目前大部分同步式變速器上采用的是慣性同步器，它主要由接合套、同步鎖環等組成，主要是依靠摩擦作用實現同步。
當同步鎖環內錐麵與待接合齒輪齒圈外錐麵接觸後，在摩擦力矩的作用下齒輪轉速迅速降低(或升高)到與同步鎖環轉速相等，兩者同步旋轉，齒輪相對於同步鎖 環的轉速為零，因而慣性力矩也同時消失，這時在作用力的推動下，接合套不受阻礙地與同步鎖環齒圈接合，並進一步與待接合齒輪的齒圈接合而完成換檔過程。
